化学や物理の基礎は、特許翻訳者にとって大事ーそして数学もー

橋元の物理をやってて良かったと感じた日

現在、リソグラフィ技術の学習に取り組んでいます。

半導体のバイブルとも言える前田先生の「はじめての半導体プロセス」と同じシリーズである「はじめての半導体リソグラフィ技術」をベースとして読み進め、インターネット検索などで補充、ノート作成、また知子の情報に追加していく、というやり方です。

収差の学習と橋元の物理の知識がつながる

上記書籍内の収差の項目に取りかかりましたが、ある見覚えのある記号が出てきました。

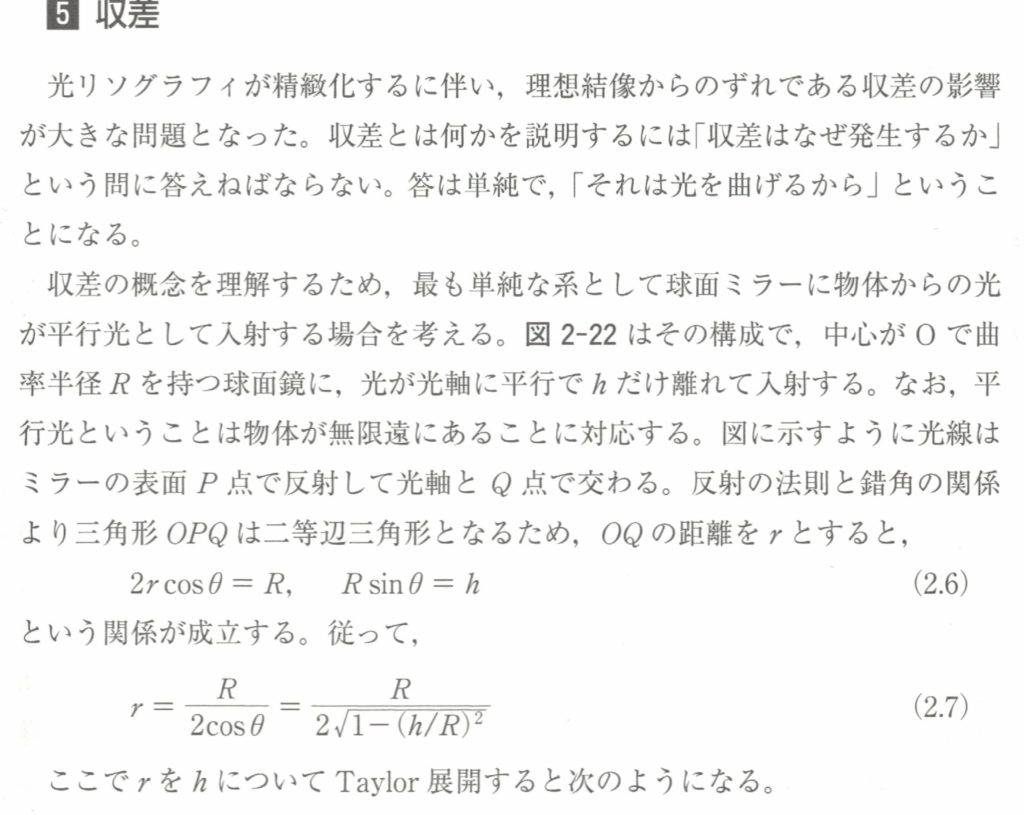

参考:はじめての半導体リソグラフィ技術(p35-36)

そう、cosθです。

このsin、cos、tanが理解できずに泣いたという過去の持ち主です。

懐かしい思い出です。

…って、たかだか半年前のことですが。

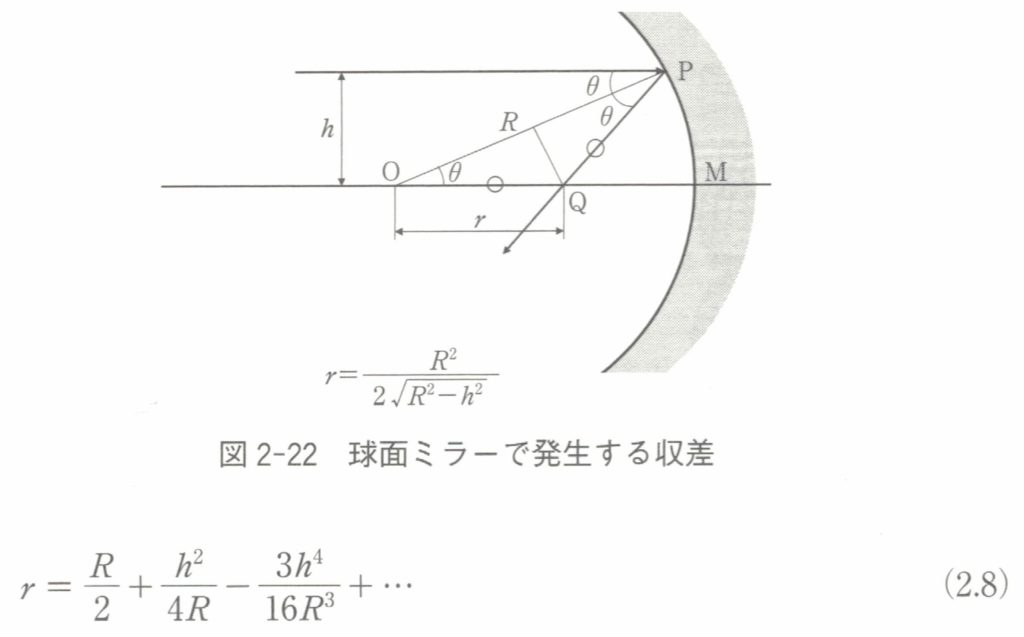

条件
  1. 中心:O
  2. 曲率半径:R
  3. ミラーの表面:P
  4. 三角形OPQ:二等辺三角形
  5. OQの距離:r

ここで本題です。

上記の条件から、どうすれば書籍内にある式「2rcosθ=R」にたどり着くことができるのか?

真剣に考えました。

これが解けないとしたら、橋元の物理を学習したと言えない、そうプレッシャーがかかり、過去の知識を引っ張り出してきました。

答えを導くまでのプロセス

まず、この二等辺三角形を回転させます。

そして、rの長さが同じである二等辺三角形の、Rの長さを求めます。

≪三角比の値の求め方≫

参照:進研ゼミ高校講座

上記から、cosθ=c/aを使えばいいことがわかりますが、1つ注意点があります。

ここではc=Rではないことです。

c=1/2Rということさえわかれば、あとは計算するのみ。

ということで、無事、2rcosθ=Rの式が出てきました!

残念ながら、その先の知識である「Taylor展開」まではわかりません。

しかし、今はわからなくとも、わかるところから少しづつ知識を広げていき、それを積み重ねていくことで、いつか(できれば近い将来)自分はリソグラフィ関連のエキスパートだと言えるようになると信じています。

ちなみに、2rcosθ=Rの後ろに書かれている「Rsinθ=h」も、上の公式に当てはめれば簡単に出てきます。

今、橋元の物理に取りかかっている、あるいは橋元の物理を終了した受講生のみなさん、気分転換にこの問題を解いてみてはいかがですか?

化学も物理も数学も、理解できれば楽しい

それにしても、大人になってから数学が面白いと思えてくるようになりました。

岡野の化学、橋元の物理に続き、数学の学習ができることを楽しみにしています。
